Ligne d'extrusion de feuille de poudre de TPU EVA non tissée

Ligne d'extrusion de feuilles thermoplastiques à chaud pour embouts d'orteils (Machine pour feuilles de contrefort de chaussure collées non tissées filées à chaud TPU/EVA)

1. Aperçu du produit

2. Composition complète de la ligne

1. Système automatique de mélange et d'alimentation par le vide

   Unité de dosage automatique fermée pour granulés de TPU, granulés d'EVA, additifs en poudre et chutes de tissu non tissé filé déchiqueté ; l'alimentation par le vide évite les fuites de poussière et le pontage des matières premières, améliore la cohérence de la formulation.
2. Unité d'extrusion principale

• Extrudeuse à vis jumelées parallèles : vis avec structure d'échappement multi-sections, élimination efficace de l'humidité du tissu non tissé filé, forte capacité de plastification, débit de 400 ~ 750 kg/h pour la production de feuilles composites à haut rendement ; équipée d'un convertisseur de fréquence ABB et d'un contrôle de température segmenté Omron, précision ±1℃, idéal pour les formulations composites de tissus non tissés à haute charge.
• Extrudeuse à vis simple : fût nitruré L/D 32:1, économique pour les feuilles d'embouts d'orteils monocouches en TPU/EVA pur à faible charge, débit de 150 ~ 300 kg/h.

1. Tête d'extrusion en T et unité de formage à calandrage à trois rouleaux

   Tête d'extrusion en T réglable chromée miroir, précision de l'entrefer 0,01 mm ; le calandrage à trois rouleaux à température constante réalise la stratification synchrone du plastique fondu et du tissu non tissé filé, épaisseur uniforme de la feuille 0,15 ~ 2,5 mm, sans bulles ni délaminage entre le tissu et la couche de plastique.
2. Unité de refroidissement, de traction et de coupe servo

   Rack de refroidissement à eau en circulation + rouleau d'entraînement à vitesse variable ; refendage et coupe servo à longueur fixe, tolérance de coupe ±0,3 mm, ébavurage en ligne en option.
3. Bobineuse à tension constante

   Bobinage automatique contrôlé par PLC pour les rouleaux d'embouts d'orteils finis, tension de bobinage réglable pour éviter la déformation par étirement de la feuille, spécifications des rouleaux personnalisables.

   L'ensemble de la ligne adopte un contrôle PLC centralisé à écran tactile, une formule de production enregistrée en une seule touche pour un changement de matériau rapide.

3. Matières premières applicables et produit fini

• Matières premières : particules de TPU, EVA modifié, tissu non tissé filé, additif thermofusible, poudre de charge

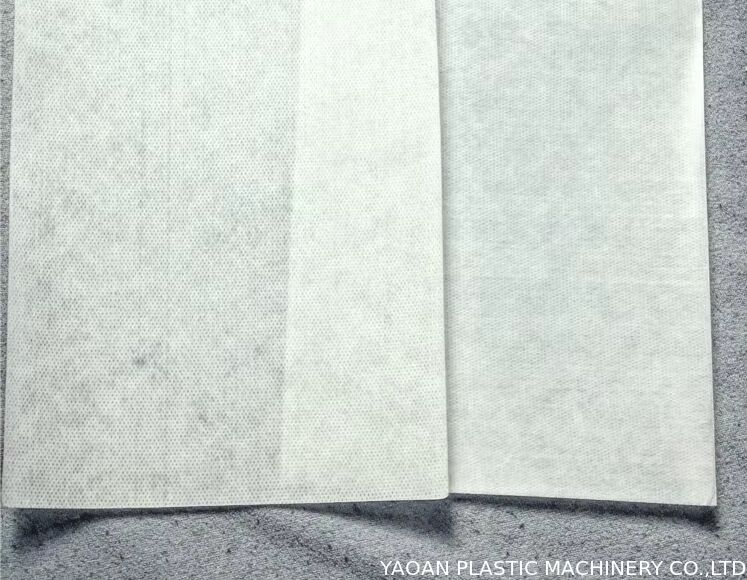

• Produits finis : feuille d'embout d'orteil thermoplastique à basse température, feuille chimique de contrefort de chaussure, feuille de doublure de chaussure composite non tissée filée pour chaussures décontractées, chaussures en cuir, baskets, bottes de sécurité
• Plage de largeur de feuille : 600/1000/1200/1600 mm personnalisable

4. Avantages de l'équipement principal

1. Extrusion composite intégrative : stratification en une étape plastique + tissu non tissé filé, annulation du processus de revêtement secondaire, économie de coûts de production
2. Large adaptabilité de formule : commutation entre feuille plastique pure / feuille composite avec tissu en changeant simplement la formule et le mode d'alimentation
3. Qualité finie stable : couche composite sans décollement, caractéristique de thermofusion à basse température adaptée au processus de moulage par presse à froid des usines de chaussures mondiales
4. Haute automatisation, moins d'opérations manuelles, les embouts d'orteils finis répondent aux normes internationales d'inspection des matières premières pour chaussures
