Extrudeuse à feuille à grille creuse en PP ABS, machine à feuilles en plastique rigide à parois multiples

Machine à extruder des feuilles creuses à plusieurs parois

Matériaux de base applicables: PP, PC, ABS (matériaux vierges, recyclés, remplis et modifiés sont disponibles)

Application du produit:

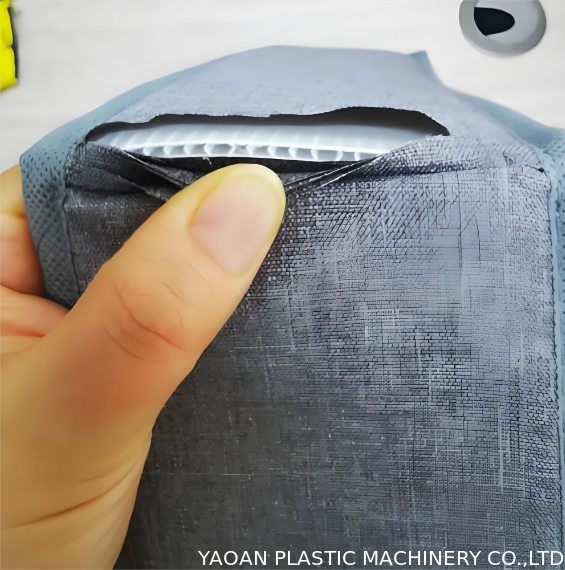

Largement utilisé dans les domaines de l'emballage, de la logistique, de la construction, de la publicité, de la doublure électronique, des cloisons industrielles et de la doublure intérieure des bagages.les feuilles de nid d'abeille PP/PC/ABS produites par cette ligne présentent un poids ultra-léger, une excellente absorption des chocs, une résistance à la pression, une grande ténacité et une bonne souplesse.y compris la doublure intérieure des bagages à coque dureLes feuilles peuvent soutenir efficacement la forme des bagages.résister à l'extrusion et aux dommages par choc, réduire le poids global des bagages et résoudre les problèmes de déformation facile et de faible résistance aux chocs des matériaux traditionnels de doublure des bagages.

1Composition complète de la ligne et principe de fonctionnement

1.1 Système automatique d'alimentation sous vide

Il est équipé d'un souffleur à vide, d'une trémie de stockage de matériaux, d'un conduit de transport, d'un capteur de niveau de matériau et d'un filtre d'élimination des poussières.matières premières PC et ABSLe système démarre et s'arrête automatiquement en fonction du niveau du matériau, évitant ainsi efficacement la rupture du matériau et le pontage du matériau.Remplisseur de carbonate de calcium et additifs fonctionnelsL'ensemble du système est relié à l'extrudeuse principale pour assurer un fonctionnement synchrone de la production.

1.2 SJ90 Extrudeuse à vis unique (hébergeur de base)

Il adopte un diamètre de vis de Φ90 mm avec un rapport longueur-diamètre de 36:1.résistance à l'usure et à la corrosionLa structure d'échappement segmentée élimine efficacement l'humidité et les impuretés volatiles dans les matériaux PP, PC et ABS, éliminant les défauts de bulle et d'effondrement de la feuille de nid d'abeille.

Il est configuré avec un moteur principal de conversion de fréquence de 75 kW et un réducteur de surface à dents dures, permettant une puissance de sortie stable et économe en énergie.Système de contrôle de température précis PID multicouche s'adapte aux exigences de température de moulage de différentes matières premières: 190-230°C pour le PP, 210-250°C pour l'ABS, 240-285°C pour le PC, avec une précision de régulation de la température de ±1°C.

Il est équipé d'un échangeur d'écran hydraulique sans arrêt et d'une pompe de mesure de fusion.La pompe de fusion stabilise la pression d'extrusion, assure un dégagement uniforme des PP, PC et ABS fondus et garantit une épaisseur de paroi constante des côtes de grille de nid d'abeille.

Il est équipé d'une tête de moulage polyvalente à nid d'abeille spéciale.La structure carrée du nid d'abeille peut être formée de manière stable en ajustant les paramètres du processus, et différentes spécifications de nid d'abeille peuvent être rapidement changées.

1.3 Tableau d'étalonnage de refroidissement sous vide de 3000 mm

La longueur totale effective de refroidissement et de formage est de 3 mètres, avec un cadre peint en acier au carbone et une plateforme de formage en acier inoxydable.Il est conçu avec des cabines sous vide indépendantes segmentées et un système fermé de refroidissement par eau en circulationAprès avoir été extrudée de la tête de moulage, la feuille de nid d'abeille à haute température est étroitement adsorbée sur la surface de formage par pression de vide négative,et est rapidement et uniformément refroidi et façonné par l'eau en circulation.

Le degré de vide et le débit de circulation de l'eau peuvent être réglés indépendamment dans les sections, ce qui résout parfaitement les problèmes de déformation des feuilles,effondrement de grille et planéité inégale pendant le processus de moulage de PPIl assure que la cavité du nid d'abeille est pleine, régulière et stable en taille.

1.4 1500 mm Cate rpillar Machine de dégagement

La longueur effective de serrage et de traction est de 1,5 mètre, en adoptant une structure de serrage en caoutchouc à double rangée supérieure et inférieure.La voie en caoutchouc résistant à l'usure élargie assure une contrainte uniforme sur la surface de la feuille sans écraser ou rayer la structure du nid d'abeilleÉquipé d'un système de régulation indépendant de la vitesse de conversion de fréquence, la vitesse de fonctionnement est interconnectée et synchronisée avec l'extrudeuse principale et la machine de découpe.

L'écart entre les voies supérieure et inférieure est réglable électriquement, ce qui permet de produire des feuilles de nid d'abeille de plusieurs épaisseurs.Il fournit une force de traction stable et constante pour assurer une épaisseur de tôle uniforme et une vitesse constante de la ligne de production, évitant l'étirement et la déformation des feuilles.

1.5 Machine à découper des scies

Adopte une technologie de découpe à haute vitesse, réalisant une découpe en ligne en vol sans arrêt. Équipé de lames de taille latérales pour éliminer automatiquement les taches des deux côtés de la feuille.La longueur de coupe est réglée intelligemment par PLC, avec une erreur de précision de coupe inférieure ou égale à ± 1 mm.

Il est compatible avec les exigences de coupe des feuilles de nid d'abeille PP, PC, ABS de différentes épaisseurs et largeurs.Équipés d'un support de blanchiment simple, les feuilles finies peuvent glisser vers le bas et s'empiler automatiquement pour une collecte pratique.

2Paramètres techniques généraux

• Matériaux applicables: PP, PC, ABS (matériaux vierges/recyclés/remplis/modifiés)
• Modèle d'extrudeuse principale: SJ90, L/D=28:1
• Puissance du moteur principal: 55 kW (régulateur de conversion de fréquence)
• Capacité de production: 80 à 150 kg/h
• Tableau de refroidissement Spécification: table de calibrage de refroidissement par eau sous vide de 3000 mm
• Spécification de l'appareil de dégagement:
• Précision de coupe: ±1 mm
• Plage d'épaisseur du produit: 2-12 mm
• Système de commande: commande centralisée de liaison PLC en ligne complète, démarrage et arrêt à une clé

3. Avantages des équipements de base

• Compatibilité avec plusieurs matériaux: une ligne prend en charge la production de feuilles de nid d'abeille en PP, PC et ABS, avec une large application et une utilisation élevée des équipements.
• Qualité de moulage stable: conception optimisée du canal de débit de vis et de matrices, assortie d'un étalonnage sous vide et d'un système de traction synchrone, assure une surface plate de la feuille et une structure régulière de nid d'abeille.
• Automatisation élevée: l'alimentation automatique, l'extrusion à pression constante, la traction synchrone et la découpe précise à longueur fixe permettent une production efficace continue et sans pilote.
• Rentable: permet de recycler des matériaux et de produire des produits à haute teneur en charges, ce qui réduit efficacement les coûts de production; la conversion de fréquence, grâce à une conception économe en énergie, réduit la consommation d'énergie.

4. Dispositifs auxiliaires facultatifs

• Unité indépendante de refroidissement industriel
• Machine à empiler automatique
• Système de séchage des matières (spécial pour le traitement des matières premières PC)

Choisir YAOAN signifie une valeur bien au-delà de l'équipement lui-même

✅Production à haut rendement: Toute la ligne est hautement automatisée, ne nécessitant aucune intervention manuelle du séchage à la découpe.augmentation de la production d'une seule machine de plus de 20% par rapport aux équipements traditionnels.
✅Assurance qualité: La chaîne de contrôle des procédés stricte assure une transmission lumineuse de l'ombre de lampe ≥ 88%, des tolérances dimensionnelles précises et d'excellentes propriétés anti jaunissement,vous aider à passer facilement les certifications de qualité de l'industrie.
✅Personnalisation flexible: Capable de produire des tubes ronds et des pare-lampes de forme spéciale ou des tubes rayés dont le diamètre varie de 20 mm à 300 mm et l'épaisseur de 0,5 mm à 5 mm, répondant à divers besoins en matière d'éclairage,automobile, des matériaux de construction et d'autres domaines.
✅Un service après-vente sans soucis: Nous fournissons un soutien complet de l'installation et de la mise en service de l'équipement, de la formation de l'opérateur au soutien de la recette de traitement.Je vous donne la paix de l'esprit..
De matières premières de haute qualité à des ombrages de lampes exquis, la ligne d'extrusion de lampadaire YAOAN PC permet à vos produits d'éclairer d'innombrables applications avecfabrication de précision, performances fiables et rendement efficace.
Choisissez YAOAN, Choisissez le professionnalisme et la confiance!

Emballage et expédition

Quel est notre système de service?

Pourquoi choisir YAOAN MACHINERY?
1. Profession: YAOAN ne fabrique que des extrudeuses en plastique depuis les années 1980, une vaste expérience et une équipe professionnelle assurent notre position de leader dans l'industrie des extrudeuses en plastique.

2. Qualité: La qualité des produits est la pierre angulaire du développement constant de l'entreprise, toujours s'efforçant de faire encore mieux, la qualité vient en premier, le développement et l'innovation est notre responsabilité;

3Livraison: nous optimisons la gestion de l'usine et améliorons le flux de production afin de raccourcir la période de production pour vous dans la plus grande mesure;

4Contrôle des coûts: nous faisons de notre mieux pour réduire les coûts de production par l'amélioration de notre gestion interne, afin de garantir que nos produits sont suffisamment compétitifs sur le marché,et de réaliser un meilleur rapport qualité-prix de nos produits.

Questions fréquentes
Q1: Quelle est la garantie de la machine?
R1: La période de garantie de notre machine est de 12 mois après l'installation de la machine dans l'usine de l'acheteur;

Q2: Quel emballage utilisez-vous pour la machine?
A2: peint la machine avec de l'huile anti-corrosion, puis recouverte d'un film plastique, puis emballée dans un boîtier en bois ou fixée sur une palette en bois selon les exigences du client,ou sont chargés dans un conteneur avec filmAprès avoir réparé toutes les machines, nous utiliserons un agent de séchage pour garder le conteneur à l'intérieur sec.

Q3: Avez-vous un manuel d'instructions pour nous guider si j'achète la machine?
A3: Oui, nous fournissons un manuel détaillé pour votre référence. PLS lire attentivement pour le guide. S'il ya encore un problème qui ne pouvait pas être résolu, PLS nous contacter, nous sommes prêts à vous aider à tout moment.

Q4: Quel est votre service aux clients étrangers?
A4: Nous fournissons un service parfait à l'étranger. Nous enverrons des ingénieurs à l'étranger pour l'installation de la machine et la mise en service et le guide de production de test, ainsi que la formation des travailleurs de l'acheteur.Et nous sommes prêts à fournir un soutien technique à tout moment..
